Productdetails
Plaats van herkomst: China
Merknaam: GCE
Certificering: CE UL TUV
Modelnummer: RBMS07-S20-400A870.4V
Betaling & het Verschepen Termijnen
Min. bestelaantal: 2
Prijs: Negotiatable
Verpakking Details: Bellenzak, schuim, karton
Levertijd: 20 werkdagen
Betalingscondities: T/T, L/C
Levering vermogen: 1000 sets/maand
Garantie: |
3 jaar |
Toepasselijk cellentype: |
Lifepo4 NMC LTO |
Nominale spanning ≠: |
870.4V |
Max. stroom: |
400A |
Batterij string nr.: |
272s |
Ontwerp kenmerk: |
DC AC Dual stroomvoorziening |
Communicatie: |
LAN, RS485, CAN |
HV doosgrootte: |
5U |
Isolatiemonitor: |
Facultatief |
Nieuw gewicht: |
32kgs |
Structuur: |
Master BMS, Slave BMU, Acquisitie Draden |
Beschikbare aanvragen: |
BESS UPS Solar Off-Grid ESS |
Garantie: |
3 jaar |
Toepasselijk cellentype: |
Lifepo4 NMC LTO |
Nominale spanning ≠: |
870.4V |
Max. stroom: |
400A |
Batterij string nr.: |
272s |
Ontwerp kenmerk: |
DC AC Dual stroomvoorziening |
Communicatie: |
LAN, RS485, CAN |
HV doosgrootte: |
5U |
Isolatiemonitor: |
Facultatief |
Nieuw gewicht: |
32kgs |
Structuur: |
Master BMS, Slave BMU, Acquisitie Draden |
Beschikbare aanvragen: |
BESS UPS Solar Off-Grid ESS |

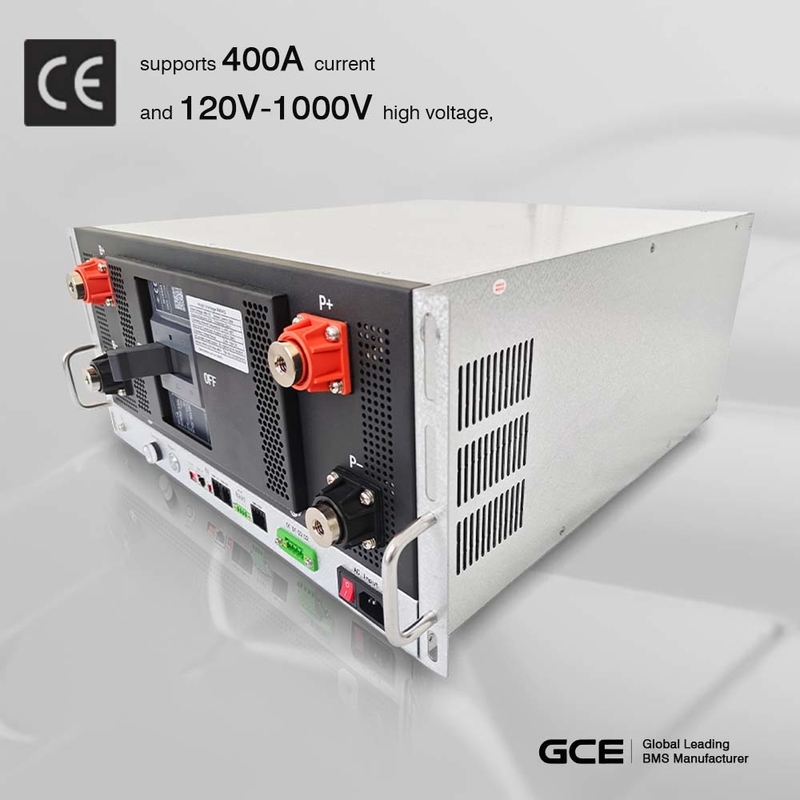

Lifepo4 Battery 272S 870.4V 400A ESS UPS Management System voor zonne-energie buiten het net BESS Sistema De Gestion De Bateria
Een complete set HV272S870.4V 400ABMS-oplossingen omvatten:
1 set Master BMS, model#: RBMS07-S20-400A870.4V
17 sets 16S Slave BMU Model #: BMU07-16S8T48F
17 sets 16S Draadgordel
16S Draadgordel omvat:
20P Spanning&18P Temperatuuropvangdraad, standaardlengte 60 cm
BMU externe communicatie draad met Shenji haven, standaard lengte 30 cm
De voedingsdraad voor de ventilator, standaardlengte 60 cm
Inleiding van het GCE-bedrijf:
Hunan Group Control Energy Technology Co., Ltd. ((GCE) is een hightechbedrijf dat gespecialiseerd is in het onderzoek en de ontwikkeling van BMS- en lithiumbatterieperifere apparatuur.Het door ons bedrijf geproduceerde hoogwaardige intelligente lithiumbatterijbeheersysteem gebruikt de internationale toonaangevende technologie, waardoor de efficiëntie van het beheer van de batterij aanzienlijk wordt verbeterd en de levensduur van de lithiumbatterij wordt verlengd.De geavanceerde beheersstrategie van het BMS voorkomt de moeilijkheden en instabiliteit waarmee de meeste concurrenten voor ons BMS worden geconfronteerd.
4S tot 24s laagspanningssoftware BMS heeft een breed toepassingsgebied, rijke productinterfaces, sterke schaalbaarheid en compatibiliteit met secundaire ontwikkeling;30s tot 75s BMS neemt master-slave geïntegreerde ontwerp en relais oplossing om te voldoen aan de vraag naar lithiumbatterijen van meerdere ketens van kleine capaciteit batterijen. De gebruikskosten van de gebruikers aanzienlijk verminderen; de jaren '60 tot en met de jaren '70 nemen een master-slave-architectuur op drie niveaus aan,met een vermogen van niet meer dan 50 W,.
Door de kerntechnologie van BMS te beheersen en op deze basis te vernieuwen, heeft ons bedrijf een verscheidenheid aan lithiumbatterijperifere apparaten ontwikkeld om aan de hoge kwaliteitsbehoeften van de markt te voldoen.
GCE-producten voor hoogspannings-BMS:
RBMS, betekent rack BMS, elk rack kan maximaal 20 stuks van 15S batterijpakketten in serie maken om systeemspanning tot 1000V te bouwen.
BMU (Battery Management Unit) het heeft 8S, 12S-16S, 17S-24S drie soorten BMU, je kunt verschillende batterij modules maken volgens de grootte, gewicht, volume van cellen.elke batterij moet een BMU installeren, kunt u in uw verpakking installeren, of buiten met een BMU-doos.
SBMS (Stack BMS) als u uw batterij systeem in grotere capaciteit wilt maken, moet u meer racks parallel toe te voegen, SBMS kan u helpen om meer batterij gezondheid informatie te krijgen van RBMS,SBMS biedt ook overvloedige interfaces voor het aansluiten van PCS/omvormers, EMS en andere gerelateerde apparatuur.
Facultatieve lijst van componenten van een hoogspannings-BMS:
1. 8S BMU
2. 12-16S BMU
3. 17S-24S BMU
4. Acquisitie draadgordel 600mm/900mm/1200mm
5. Temperatuur sensor 8pcs 600mm/900mm/1200mm
6. verbindingsdraadgordel 180 mm/300 mm/600 mm
7. ventilatordraad 48V voor 8S/12-16S BMU, 12V voor 17S-24S BMU
8. isolatieweerstand
9. Master BMS ((RBMS) 2U/3U/4U/5U
10Aanraakscherm 3,5 inch/7 inch
11. Stack BMS (SBMS)
12. Rs485 naar USB-converter
13. CAN naar USB converter
14. BMU-toetstooldoos
GCE HV-BMS-functies:
| 1 | Geavanceerd batterijbeheersysteem--- Het sterk geïntegreerde batterijbeheersysteem kan naadloze monitoring realiseren. |
| 2 |
Perfecte zelfcontrole en statuscontrole functie, met HMI-scherm, De informatie over de werking van het systeem is op een oogopslag duidelijk. |
| 3 | Volledige en betrouwbare systeemcontrole- en beschermingsstrategieën, omvattende garantie voor de veiligheid van de batterij en begeleiding om de levensduur van de batterijpakketten te verlengen. |
| 4 |
Modulair ontwerp, configureerbaar en uitbreidbaar---meerdere energieopslageenheden kunnen worden De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de evaluatie van de in het kader van het programma uitgevoerde activiteiten. |
| 5 |
Overvloedige communicatie-interfaces---meerdere RS485, CAN, Ethernet, droge contactinvoer de communicatie met de meeste PCS- en monitoringsservers op de markt ondersteunen. |
| 6 |
Het communicatie-interface protocol is flexibel --- de fabriek wordt geleverd met het bedrijf Het programma is gebaseerd op een communicatieprotocol en kan ook worden aangepast aan de PCS van verschillende fabrikanten, afhankelijk van de behoeften van de klant. |
| 7 | De ingebouwde grote capaciteit geheugen chip kan een grote hoeveelheid van de belangrijkste operationele gegevens op te slaan, en een SD-kaart kan worden toegevoegd aan de batterij historische gegevensopslag te realiseren |
| 8 |
Automatische circulatiecontrole en automatische parallelle/offlinecontrole kunnen gemakkelijk de parallelle aansluiting van batterijpakketten. |
Link voor het downloaden van de RBMS-specificatie
GCE_RBMS-specificatie - EN - V1.0.pdf
GCE 12-16S BMU-specificatie-UL-V1.0.pdf
GCE 17-24S BMU-specificatie-UL-V1.0.pdf
formulier voor het verzamelen van informatie over hoogspannings-BMS EN2021-04.do...
