Productdetails
Plaats van herkomst: China
Merknaam: GCE
Certificering: CE UL TUV
Modelnummer: RBMS07S-38S50A
Betaling & het Verschepen Termijnen
Min. bestelaantal: 2
Prijs: Negotiatable with bruceliu@hngce.com
Verpakking Details: Bellenzak, schuim, karton
Levertijd: 10working dagen
Levering vermogen: 1000 sets/maand
Garantie: |
3 jaar voor RBMS en 1 jaar voor BMU/PCB's |
Toepassing: |
UPS, ESS, off-grid zonne-energie |
Toepasselijk cellentype: |
LFP NMC LTO |
Afmeting: |
410 mm*210 mm*78 mm |
Communicatie: |
RS485 |
Structuur: |
Meester Slaaf alles in één |
kortsluitingsbescherming: |
25KA 20 ms |
Stroomvoorziening: |
AC/DC |
Garantie: |
3 jaar voor RBMS en 1 jaar voor BMU/PCB's |
Toepassing: |
UPS, ESS, off-grid zonne-energie |
Toepasselijk cellentype: |
LFP NMC LTO |
Afmeting: |
410 mm*210 mm*78 mm |
Communicatie: |
RS485 |
Structuur: |
Meester Slaaf alles in één |
kortsluitingsbescherming: |
25KA 20 ms |
Stroomvoorziening: |
AC/DC |
GEBRUIKSBESCHRIVING

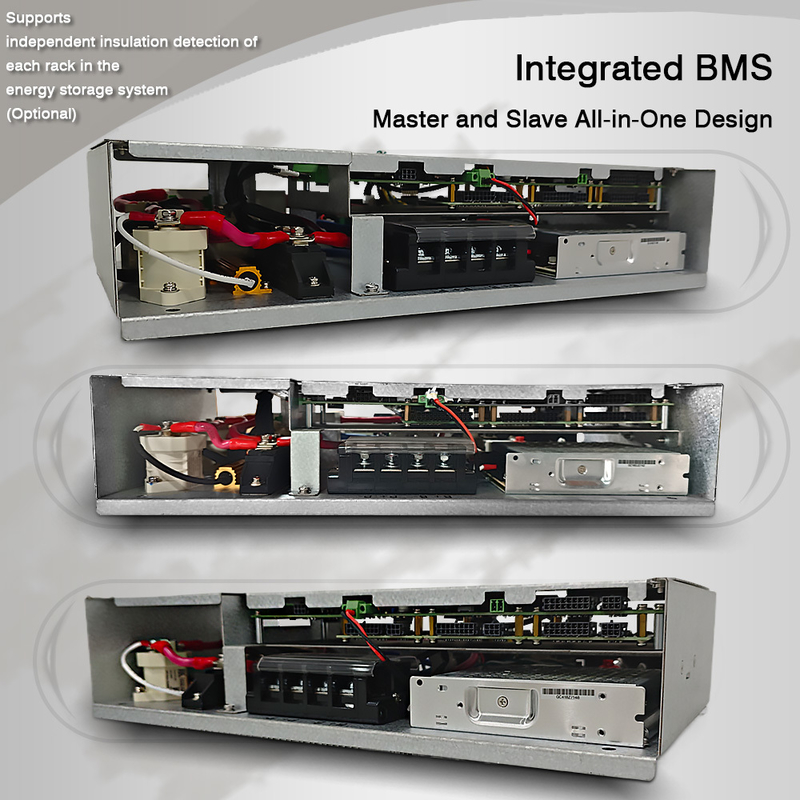

GCE HV LiFePO4 accu 38S 121.6V 50A geïntegreerde BMS voor UPS Home ESS Micro grid ESS Large Scale ESS Solar Carport ESS
Overzicht van GCE HV BMS:
Voor thuis ESS, 75S240V 100A BMS kan werken met een omvormer om een perfecte thuis energieopslag systeem te bouwen.Er zullen communicatieprotocollen nodig zijn voor de communicatie tussen master BMS en een ander apparaat.De BMS en de omvormer werken samen om de energieopslagfunctie van piekscheuren en valleien te realiseren.
De BMS van de jaren 30 tot en met 75 gebruikt een master-slave geïntegreerd ontwerp en relaisoplossing om te voldoen aan de vraag naar lithiumbatterijen van meerdere ketens van batterijen met een kleine capaciteit.De jaren '60 en '70 adopteert een master-slave drieniveau architectuur., die kan voldoen aan de serie- en parallelle vereisten van lithiumbatterijen met een enkel lithiumbatterij van grote capaciteit binnen 1000V.
GCE HV BMS:
*Meerdere communicatie-interfaces
RS485, CAN, Ethernet, droge contactinvoer en uitgangsinterfaces kunnen communicatie met de meeste PCS's en omvormers op de markt tot stand brengen.
*Met 3,5 inch / 7 inch HMI display
Perfecte zelftest en detectie van de status van het systeem, met HMI-scherm, de systeeminformatie is in een oogopslag duidelijk.
* Intelligente celbalansering
Efficiënte passieve balancering wordt gebruikt om de bruikbare capaciteit van batterijpakketten te maximaliseren.
*Gezondheidsbewaking
De interne weerstand van individuele cellen en de gemeten capaciteit van de batterij worden gemonitord.
*Programmeerbaar veld
Parameters zoals spanningsbereiken, stroomlimieten en vele andere instellingen zijn gemakkelijk veldveranderbaar.
*Stroom- en spanningsbescherming
Beschermt de batterij tegen overladen en overladen en verlengt daarmee de levensduur van de batterij.
*Thermisch beheer
Bescherming tegen over- en ondertemperatuur met ventilatorbesturing voor koeling of verwarming.
GCE HV BMS Configuratie:
HV 38S 121.6V50A BMS omvat:
Master BMS, Model#: RBMS07S-38S50A en zijn draadtoebehoren, omvatten 6p temperatuursensordraad en 16p spanningssensordraad.
Er zijn twee verschillende modellen voor geïntegreerde BMS, het ene is een zelfstandig model en het andere is parallel met een iets hogere kosten dan het zelfstandige model.
Technische parameters van het GCE-geïntegreerde BMS:
Artikel 1 | Specificaties en parameters | |
Systeemoperatiespanningsbereik | 120 - 370 VDC | |
Startmodus | DC-start | |
balans | Equilibriumtype | Passive weerstandsvergelijking |
Gelijkmatige stroom | 100 mA ± 10 mA (bij cel bij 3,50 V) | |
Precisiteit van de bemonstering | ± 2°C | |
Spanningsmonsterneming | Precisiteit van de bemonstering | eencellig ±20mV |
Communicatiemodus | Kan: 1 kanaal (communicatie met PC's / UPS) | |
RS485: 1 kanaal (communicatie met bovenste computer / PCS / UPS) | ||
Afbeeldingsmodus | LED-indicator met zes cijfers, inclusief | |
1-bits storingsindicatie, 1-bits bedrijfsindicatie, 4-bits SOC-vermogenindicatie | ||
HMI-scherm: optionele 3,5 inch | ||
Nominale stroom | 50A/100A | |
(geselecteerd op basis van de behoeften van de klant) | ||
Kortsluitingsbescherming | Ondersteuning 7.5KA 20 ms | |
Maximale overbelastingcapaciteit | 50A systeemtransitief: 70A/10S | |
100A systeemtransitief: 150A/10S | ||
Alarmniveau | één niveau | |
Beschermingsniveau | twee niveaus | |
Niveaus 1 stoplading/aflading | ||
Niveaus 2 micro-afsluitingsschakelaar, systeem uitstroom | ||
Energieverbruik | ≤ 10 W | |
Gewicht | 4.5 kg | |
Beperkte spanning weerstaan | 1800VDC 1mA 1min | |
Veiligheidscertificering | Voldoen aan de CE-certificeringsnormen | |
Werktemperatuur | -20°60°C | |
Werkvochtigheidsbereik | < 90 RH ((40°C±2°C) |
