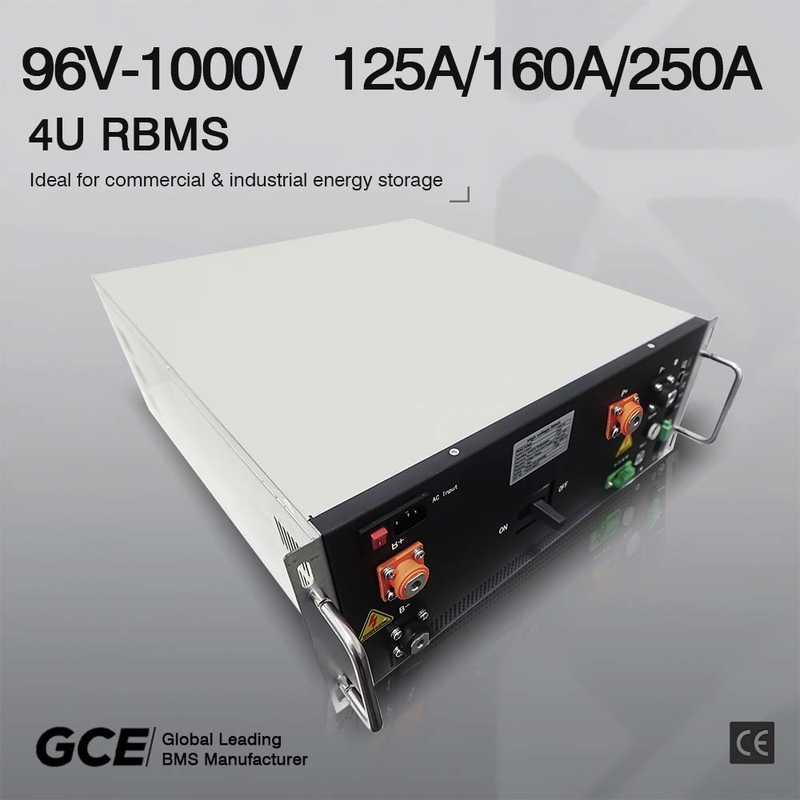

Lifepo4 BMS 240S 768V 160A BMS voor het Zonne van-Net BESS Sistema De Gestion De Bateria van UPS ESS
768V160A HV BMS Configuration:
Één volledige reeks oplossingen van HV 240S768V 160A BMS omvat:
1set hoofdbms, Model#: RBMS07-S20-160A768V
de Slaaf BMU Model# van 16sets 15S: BMU07-15S8T48F
de Draaduitrusting van 16sets 15S
De draaduitrusting omvat:
De draad van de Voltage&Temperatureaanwinst,
Externe Communicatie van BMU Draad met Shenji-Haven,
De machtsdraad voor de Ventilator.
![]() |
![]() |
![]() |
![]() |
Toebehoren:
![]() |
![]() |
![]() |
12S-24S BMU (Slaaf) 12S-24S BMU heeft 8pcs van temperatuursensoren, Ventilatorvoltage 48V (17S-24S 12V), de waaier 0-5V, 12V-voeding, consumptie van de voltageopsporing minder 20mA, de mededeling van CAN2.0 B
|
DraaduitrustingDe draad van de signaalaanwinst18 P+20P draad, standaardlengte 600mm, 900mm, 1200mm de draad van de temperatuursensor: standaardlengte: 600mm, 900mm, 1200mm
De draad van de ventilatormacht: 600mm
|
Draaduitrusting communicatie draadDe communicatie draad verbindt van hoofdbms met elke BMU met cascadeverbinding, is de laatste haven voor eindweerstand
|
Specificatie:
Productnaam | BMS (Batterijbeheersysteem) |
Modelleer nr. | RBMS07-S20-160A768V |
het beschermen van methode | MCCB+Contactor |
Geschatte Huidige waaier | -250A~250A (Max. 500A) |
Voltagewaaier | 96V-1000V |
Huidige Bemonsteringsnauwkeurigheid | 1.0%FSR |
Communicatie interface met PCs | RS485/CAN |
Communicatie interface met BMU | KAN |
Communicatie interface met SBMS | RS485/CAN |
Communicatie met controle software/EMS | Ethernet |
Steuniap verbetering | Ja |
Steunhmi vertoning en parameter | Geen (Facultatieve plugin) |
Isolatieopsporing | Ja (Facultatief) |
De module van de hoogspanningsmacht | (Facultatief) steungelijkstroom begin |
Droge (normaal open) contactoutput | Nr |
Maximum qty van BMUs | 20 |
Macht | 24VDC (18~28V) |
Machtsconsumptie | ≤20W |
Grootte (W*H*D) mm | 4U (440*178*600) |
Uitweg | Voorzijde |
Kraancentrum | (Facultatieve) steun |
Netto gewicht | 28kgs |
Het 3-niveau BMS Diagram Structure van GCE HV:
Toepassingen:
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
FAQs:
