de Hoogspanning Slimme BMS Lifepo 4 BMS 16S BMU van 224S 716.8V 160A in de opslag van de het beheersysteemenergie van de reeksbatterij UPS
716.8V160A HV BMS Configuration:
De oplossingen van HV 224S716.8V 160A BMS omvat:
1set hoofdbms, Model#: RBMS07-D20-160A716.8V
de Slaaf BMU Model# van 14sets 16S: BMU08-16S8T12F
de Draaduitrusting van 14sets 16S
De draaduitrusting omvat:
De draad van de Voltage&Temperatureaanwinst,
Externe Communicatie van BMU Draad met Shenji-Haven,
De machtsdraad voor de Ventilator.
GCE HV Hoofdbms en Toebehoren:
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
12S-24S BMU (Slaaf) 12S-24S BMU heeft 8pcs van temperatuursensoren, Ventilatorvoltage 48V (17S-24S 12V), de waaier 0-5V, 12V-voeding, consumptie van de voltageopsporing minder 20mA, de mededeling van CAN2.0 B
|
DraaduitrustingDe draad van de signaalaanwinst18 P+20P draad, standaardlengte 600mm, 900mm, 1200mm de draad van de temperatuursensor: standaardlengte: 600mm, 900mm, 1200mm
De draad van de ventilatormacht: 600mm
|
Draaduitrusting communicatie draadDe communicatie draad verbindt van hoofdbms met elke BMU met een cascadeverbinding, is de laatste haven voor eindweerstand
|
HV BMS Product Characteristics:
※ Geavanceerd batterijbeheersysteem-Het hoogst geïntegreerde batterijbeheersysteem kan naadloze controle realiseren.
※ De perfecte self-checking en lopende status die functie, met HMI-het vertoningsscherm controleren, systeem lopende informatie is in een oogopslag duidelijk.
※ De volledige en betrouwbare van de systeemcontrole en bescherming strategieën, waarborgen ruim batterijveiligheid en escorte om het leven van batterijpakken uit te breiden.
※ Modulair ontwerp, configureerbaar en uitzetbaar-de veelvoudige energieopslageenheden kunnen buigzaam in een groter systeem van de energieopslag worden gecombineerd en worden uitgebreid.
HV BMS Technical Parameters:
RBMS (hoofdbms) | 4U-125A/160A/250A |
het beschermen van methode | MCCB+Contactor |
Geschatte Huidige waaier | -250A~250A |
Voltagewaaier | 384V-1000V |
Huidige bemonsteringsnauwkeurigheid | 1.0%FSR |
Communicatie interface met PCs | RS485/CAN |
Communicatie interface met BMU | KAN |
Communicatie interface met GBMS | RS485/CAN |
Communicatie met controle software/EMS | Ethernet |
Steuniap verbetering | Ja |
Van de steunhmi vertoning en parameter montages | Geen (OptionalPlug binnen) |
Isolatieopsporing | Ja (Facultatief) |
De module van de hoogspanningsmacht | (Facultatief) steungelijkstroom begin |
Droge (normaal open) contactoutput | Niets |
Maximum qty van BMUs | 18 |
Macht | 24VDC (18~28V) |
Machtsconsumptie | ≤25W |

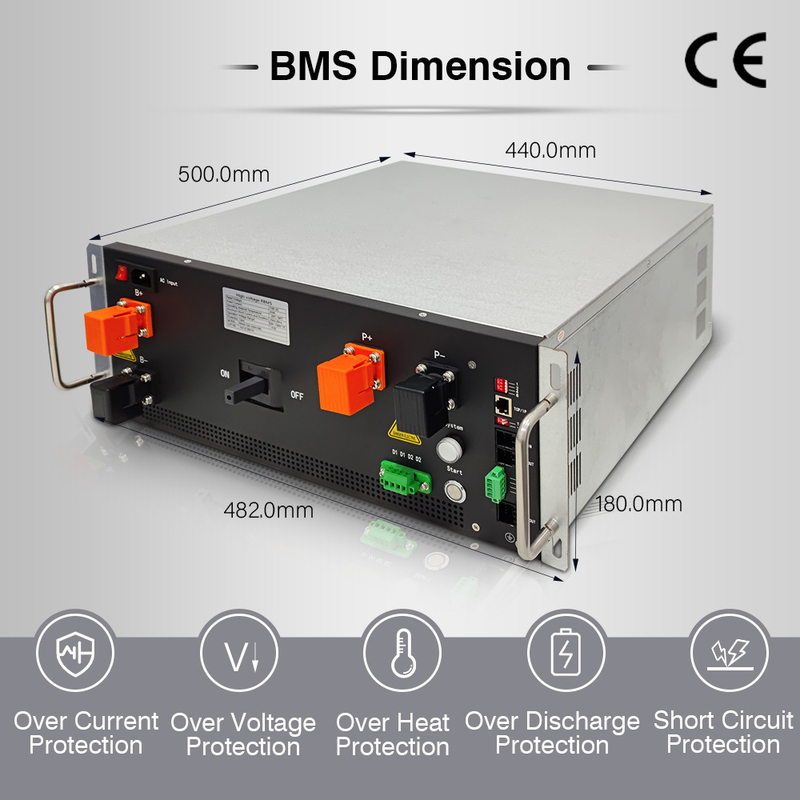

Grootte (W*H*D) mm | 4U (440*178*500) |
Verbindingsuitweg | Rug en voorzijde |
Kraancentrum | (facultatieve) steun |
netto gewicht | 23kg |
Het 3-niveau BMS Diagram Structure van GCE HV:
HV BMS Applications:
![]() |
![]() |
![]() |
![]() |
FAQs over GCE HV BMS:
