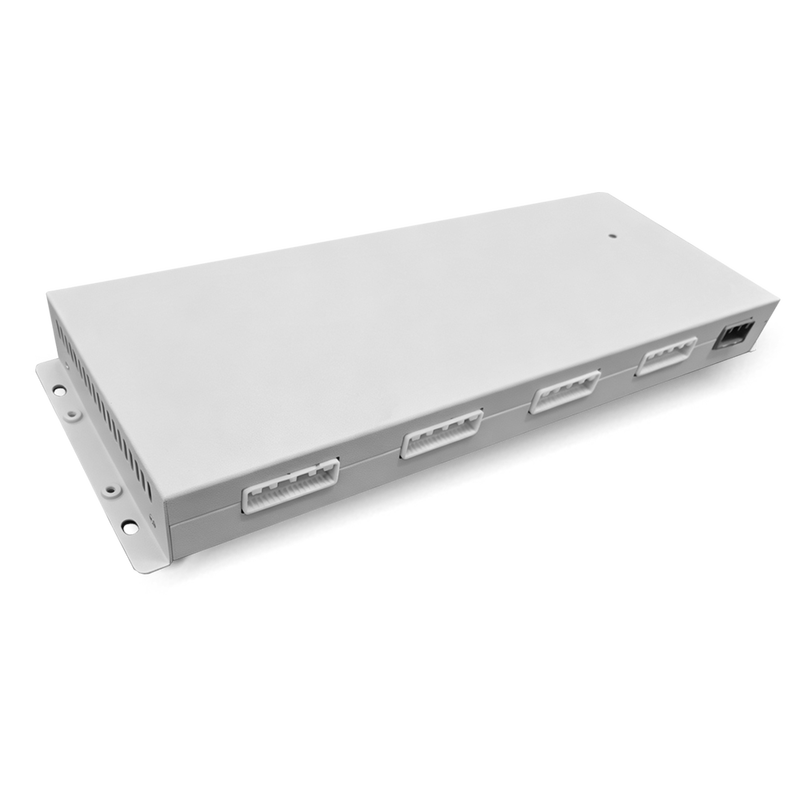

High-Voltage 52S slave BMU | 3A Actieve Balancering | ±5mV Nauwkeurigheid | CAN 2.0B

Name: High-Voltage 52S slave BMU | 3A Actieve Balancering | ±5mV Nauwkeurigheid | CAN 2.0B
Brand: Hunan GCE Technology Co.,Ltd
SKU: BMU02F4-N50S32T-3A
Price: 100000000 USD
Availability: InStock

Productdetails

Plaats van herkomst: China

Merknaam: GCE

Certificering: CE

Modelnummer: BMU02F4-N50S32T-3A

Betaling & het Verschepen Termijnen

Min. bestelaantal: 10 eenheden

Prijs: Consult with cara@hngce.com

Verpakking Details: Schuimverpakking van kartonnen dozen

Levertijd: 25 werkdagen

Betalingscondities: L/C, T/T

Levering vermogen: 1000 eenheden per maand

Krijg Beste Prijs

Chat nu

Productdetails

Productomschrijving

Markeren:
                                                                                                                                                                                                                                                                                    High-Voltage 52S slave BMU met 3A Actieve Balancering, High-Voltage BMU met ±5mV Nauwkeurigheid, HV BMS met CAN 2.0B protocol


Productnaam:	Batterijbeheersysteem BMS	Materiaal:	Metaal
Kleur:	Wit	Mededeling:	KAN
Cellen nummers:	52's	ODM/OEM:	steun
Garantie:	1 jaar	Geschikt voor batterij:	LFP/NMC/LTO
Maat:	37813736mm	Bedrijfsspanningsklasse:	<1000 VDC

Productnaam:	Batterijbeheersysteem BMS
Materiaal:	Metaal
Kleur:	Wit
Mededeling:	KAN
Cellen nummers:	52's
ODM/OEM:	steun
Garantie:	1 jaar
Geschikt voor batterij:	LFP/NMC/LTO
Maat:	37813736mm
Bedrijfsspanningsklasse:	<1000 VDC

High-Voltage 52S slave BMU | 3A Actieve Balancering | ±5mV Nauwkeurigheid | CAN 2.0B

Hoogspannings 52S Slave BMU | 3A Actieve Balancering | ±5mV Nauwkeurigheid | CAN 2.0B

Belangrijkste Kenmerken

52S Batterij Ondersteuning - Monitort tot 52 seriecellen met 32 temperatuursensoren
3A Actieve Equalizatie - Efficiënte actieve balancering voor een langere batterijduur en prestaties
Hoge Precisie Monitoring - ±5mV spanningsnauwkeurigheid & ±2°C temperatuurnauwkeurigheid

1000VDC Bedrijfsspanning - Geschikt voor hoogspannings energieopslagsystemen
Modulaire Gedistribueerde Architectuur - Naadloze communicatie met RBMS/SBMS via CAN 2.0B
Robuust Ontwerp - 2800VDC isolatiewaarde, -20°C~60°C bedrijfstemperatuurbereik
Eenvoudige Integratie - Compact 377.4×137×36mm formaat met meegeleverde kabelaccessoires

Productoverzicht

De GCE BMU02F4-N Serie is een hoogspannings Battery Management Unit ontworpen voor grootschalige energieopslagsystemen, die tot 52 seriegeschakelde cellen ondersteunt met uitgebreide spannings- en temperatuurbewaking. Als kerncomponent van een gedistribueerde batterijbeheerarchitectuur levert deze BMU nauwkeurige celbewaking, actieve equalizatie en betrouwbare CAN-communicatie voor naadloze integratie met rack- en stackbeheersystemen.

Precisie Monitoring & Actieve Balancering

Uitgerust met geavanceerde AFE (Analog Front End) chips, bereikt de BMU02F4-N een spanningsmeetnauwkeurigheid van ±5mV en een temperatuurnauwkeurigheid van ±2°C over een detectiebereik van -30°C tot 100°C. De geïntegreerde 3A actieve balancering zorgt ervoor dat alle cellen een consistente laadstatus behouden, wat de levensduur van het pakket en de algehele systeemefficiëntie aanzienlijk verbetert. Actieve balancering transporteert actief energie tussen cellen in plaats van deze als warmte af te voeren, waardoor het veel efficiënter is dan passieve balancering methoden.

Hoogspanning & Veiligheid Naleving

Ontworpen voor veeleisende toepassingen, ondersteunt de BMU bedrijfsspanningen tot 1000VDC en heeft een isolatiewaarde van 2800VDC (60s bij 2mA), wat een veilige werking in hoogspanningsomgevingen garandeert. De unit voldoet aan industriële veiligheidsnormen en alle installatie- en onderhoudsprocedures zijn ontworpen met de veiligheid van de operator in gedachten.

Flexibele Configuratie & Schaalbaarheid

De BMU02F4-N is verkrijgbaar in meerdere configuraties:

Standaard Modellen: 50S/32T en 52S/32T (seriecellen / temperatuursensoren)
Aangepaste Opties: Niet-standaard configuraties van 40S tot 48S beschikbaar op aanvraag

Elke BMU integreert naadloos met:

RBMS (Rack Battery Management System) - Beheer op kabinetniveau
SBMS (Stack Battery Management System) - Coördinatie op systeempniveau
CAN 2.0B communicatie op 250kbps voor betrouwbare gegevensuitwisseling

Compact Ontwerp & Eenvoudige Installatie

Met afmetingen van 377.4 × 137 × 36 mm (B×H×D) biedt de BMU een ruimtebesparende oplossing die kan worden ingebed in batterijmodules of extern kan worden gemonteerd. De unit bevat:

4× 32-pins acquisitiekabels (standaard 900mm lengte)
1× communicatiekabel (standaard 300mm lengte)
Gestandaardiseerde terminalconnectoren (A-M2200 serie) voor vereenvoudigde bedrading

Robuuste Omgevingsbestendigheid

Gebouwd voor real-world omstandigheden, werkt de BMU betrouwbaar in:

Parameter	Bedrijfsbereik	Opslagbereik
Temperatuur	-20°C tot 60°C	-20°C tot 55°C
Vochtigheid	5% tot 75% RV	≤75% RV
Hoogte	Tot 2000m (alleen binnenshuis installatie)
Isolatie	2800VDC/60s/2mA spanningsweerstand

Bedradings- & Verbindingsgids

De BMU gebruikt vier AFE acquisitie-eenheden verdeeld over connectoren J2~J5:

Connector	Cellen	AFE Eenheid
J2	Cellen 1-13	AFE #1
J3	Cellen 14-26	AFE #2
J4	Cellen 27-39	AFE #3
J5	Cellen 40-52	AFE #4

Kritieke Bedradingsregel: De batterijspanningsmeetdraad en de AFE chip voedingsdraad moeten aparte, onafhankelijke kabels gebruiken - ze kunnen niet dezelfde geleider delen. Elke AFE chip vereist zijn eigen speciale voedingskabel.

Belangrijke Veiligheidsinstructies

Sluit altijd eerst de bedrading aan de batterijzijde aan voordat u deze op de BMU aansluit - sluit de BMU nooit aan voordat de spanningsmeting en temperatuursondverbindingen met de batterij zijn beveiligd
Gebruik geïsoleerd gereedschap tijdens installatie, inbedrijfstelling en onderhoud
Draag de juiste PBM: geïsoleerde rubberen handschoenen, oogbescherming en geïsoleerde rubberen laarzen
Als er metaaldeeltjes in de batterij vallen tijdens werkzaamheden, verwijder deze dan onmiddellijk met geïsoleerd gereedschap - laat nooit vreemde materie achter
Volg de bedradingsschema's strikt om schade aan de printplaat te voorkomen
Vermijd langdurig gebruik in omgevingen met: overmatige temperatuur/vochtigheid, sterke trillingen, direct zonlicht, stof, corrosieve stoffen of brandbare materialen

Toepassingen

Energieopslagsystemen op nutschaal
Commerciële & industriële batterijkasten
Hoogspanningsbatterijstacks (LFP/NMC chemieën)
Integratie van hernieuwbare energie (zonne-/windopslag)
Microgrid en piekbelastingssystemen

Technische Ondersteuning

Voor de nieuwste specificaties, 3D CAD-bestanden of aanvragen voor aangepaste configuraties, neem contact op met de technische ondersteuning van GCE:
